WS816-2023等中心檢測裝置
WS816-2023加速器等中心檢測裝置
實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號
以下圖片和參數，僅供參考！！！更多詳情，請咨詢：134-7367-2973 微信同號

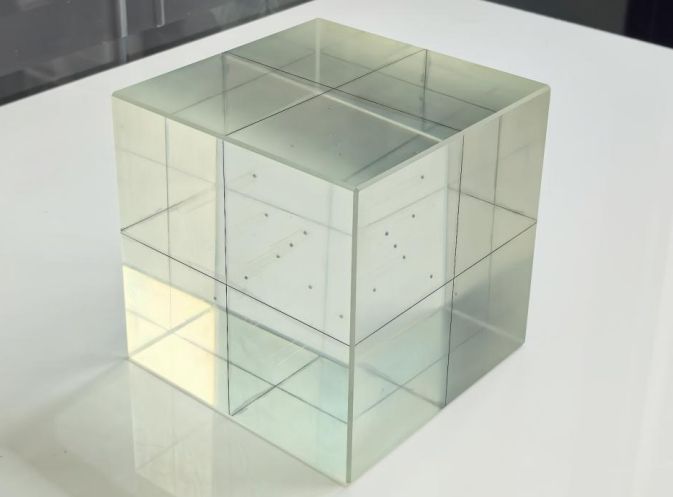

等中心裝置模體的材料是固體水；
外形尺寸：150mm×150mm×150mm；上下兩半，對稱；中心點鑲嵌2mm烏珠球（上下兩半鑲嵌各半個球）；
淺劃十字線；模體要求尺寸精確 ，其各面的中心刻有十字標識，立方體內中心點放置一直徑為2.00mm高密度烏珠球，周邊按標圖尺寸放置鋼球。
模體規格
材質：固體水
外形尺寸：150mm×150mm×150mm
上下兩半，對稱
中心點鑲嵌2mm烏珠球（上下兩半鑲嵌各半個球）
淺劃十字線
要求尺寸精確 ，其各面的中心刻有十字標識，立方體內中心點放置一直徑為2.00mm 高密度烏珠球，周邊按標圖尺寸放置鋼球
中心點位置坐標 P0=(X0，Y0， Z0)

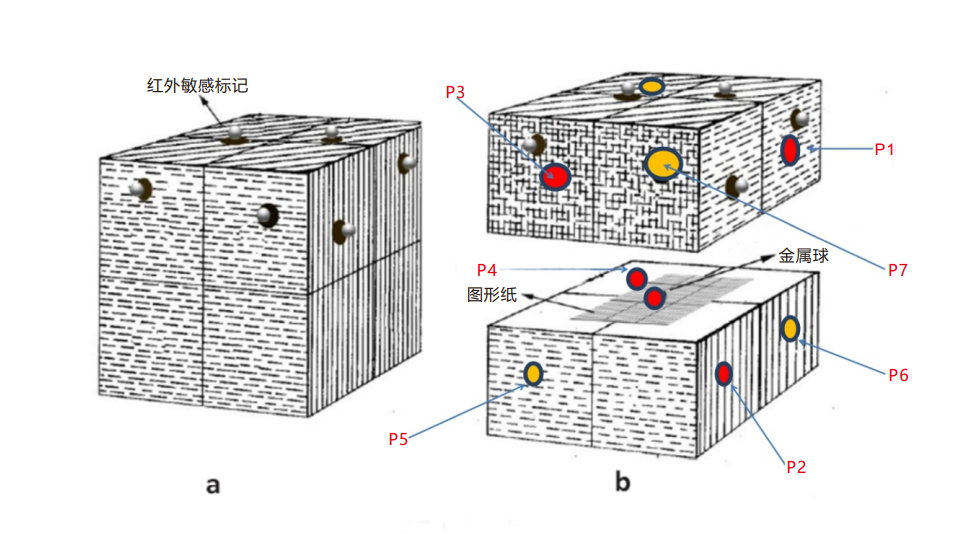

對于頭部模靶區φ=50mm的球體，靶區邊界上的4個點（紅色點） P1=(X0+14.43; Y0+14.43; Z0+14.43) P2=(X0+14.43; Y0-14.43;
Z0-14.43) P3=(X0-14.43; Y0+14.43; Z0+14.43) P4=(X0+14.43; Y0+14.43; Z0+14.43) 鑲嵌的位置實際上是在φ=14.43mm的球體圓周上布點！
對于體部模靶區φ=100mm的球體，靶區邊界上的4個點（黃色點） P5=(X0-28.87; Y0-28.87; Z0-28.87) P6=(X0+28.87; Y0+28.87;
Z0-28.87) P7=(X0+28.87; Y0-28.87; Z0+28.87) P8=(X0-28.87; Y0+28.87; Z0+28.87) 鑲嵌的位置實際上是在φ=28.87mm的球體圓周上布點！
各個標記點的位置坐標見左圖示意，尺寸嚴格按8. 9.定位。
