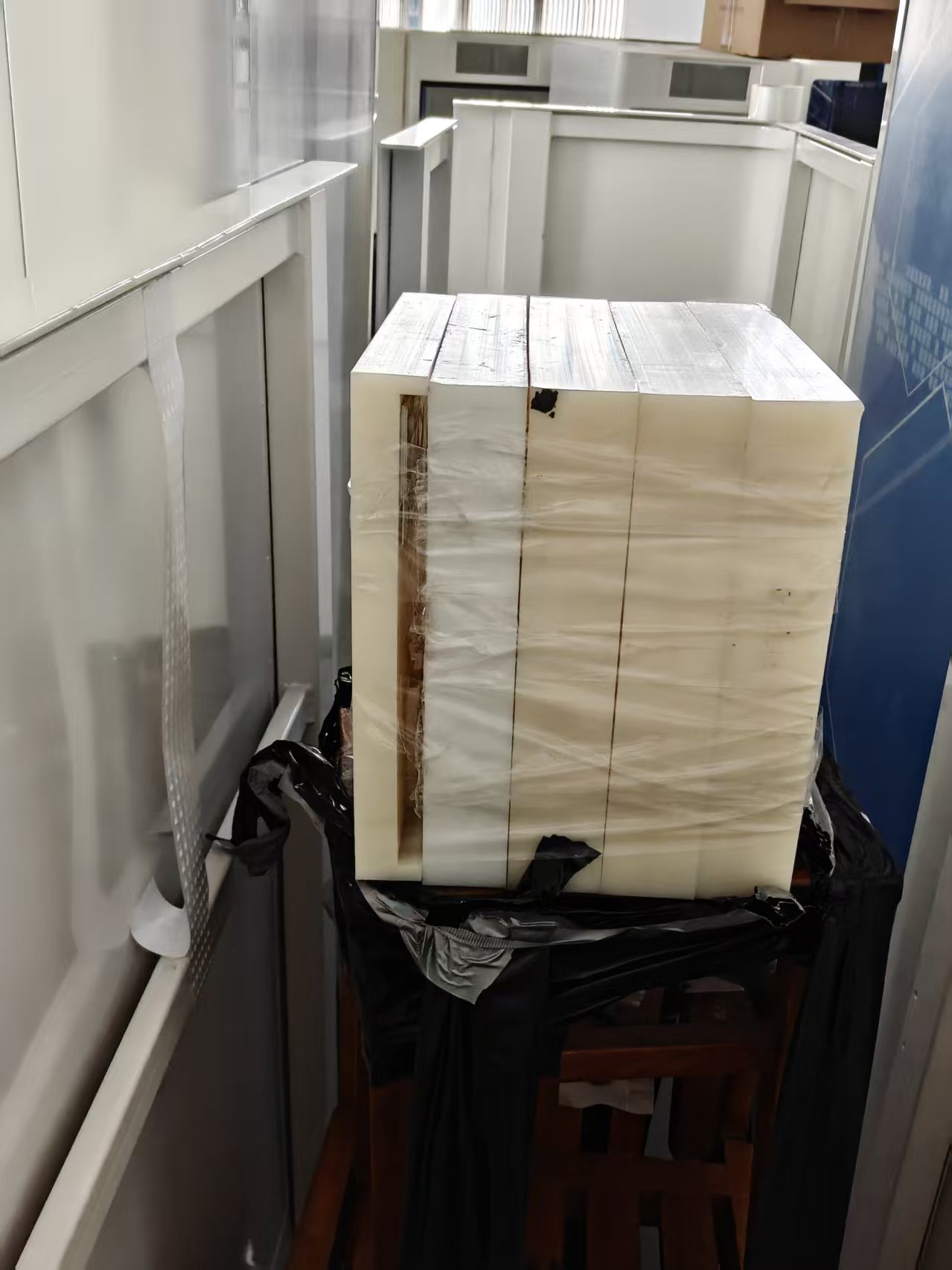

人體安全檢查模體

參考標準：GB15208.4-2018

測試體由模體和測試卡組成，見圖A.1。組合后尺寸為300mmx300mmx240mm(寬x高x厚)，用來模擬人體完成各項測試。模體由四塊高密度聚乙烯(high-density polyethylene，簡稱HDPE)板組成，尺寸為300mmx300mm (寬x高),厚度為50mm、55mm、55mm和55mm。模體需組合使用，組合后尺寸為300mmx300mmx215mm(寬x高x厚)。測試卡共有五塊。空氣背景材料探測力測試卡和兩塊人體背景材料探測力測試卡由背板和測試物組成，體線分辨力測試卡和體空間分辨力測試卡由背板、測試物和蓋板組成。測試卡上測試物所在面為A面，測試物的背面為B面。模體、測試卡背板和測試卡蓋板材料為HDPE，密度為0.95g/cm3±0.05g/cm3。測試體長度單位為毫米(mm)，數值為整數或一位小數時公差為±0.3mm，數值為兩位小數時公差為±0.15mm;角度公差為±0.5°。

說明：

① — 空氣背景材料探測力測試卡，見圖A.2~圖A.7，數量為 1；

② — 人體背景材料探測力測試卡 1，見圖A.8，數量為 1；

③ — 人體背景材料探測力測試卡 2，見圖A.9，數量為 1；

④ — 體線分辨力測試卡，見圖A.10~圖A.12，數量為 1；

⑤ — 體空間分辨力測試卡，見圖A.13~圖A.16，數量為 1；

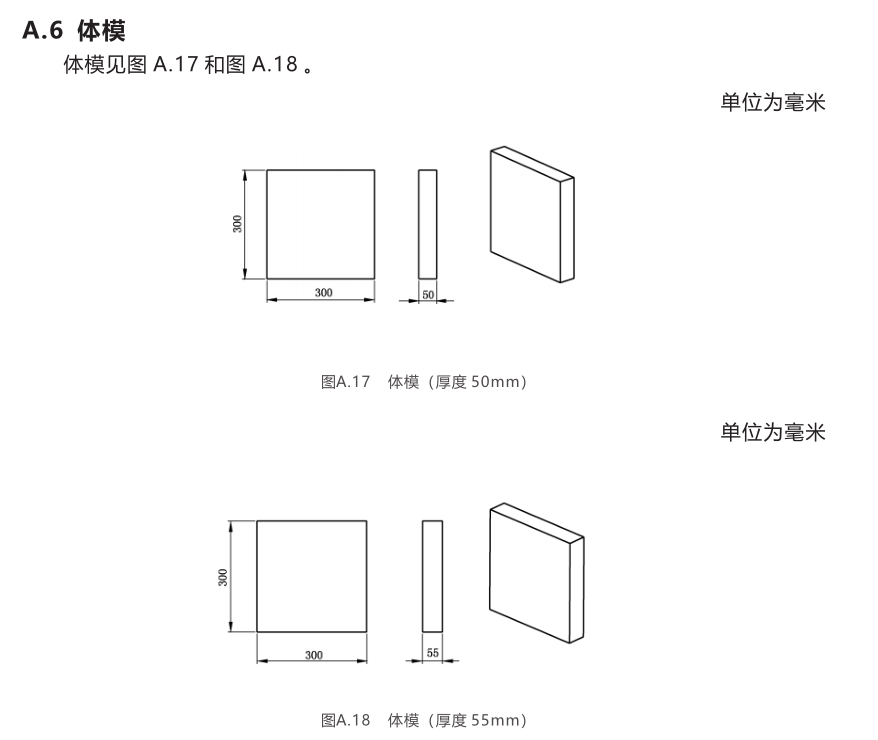

⑥ — 模體（厚度 50 mm），見圖A.17，數量為 1；

⑦ — 模體（厚度 55 mm），見圖A.18，數量為 3。

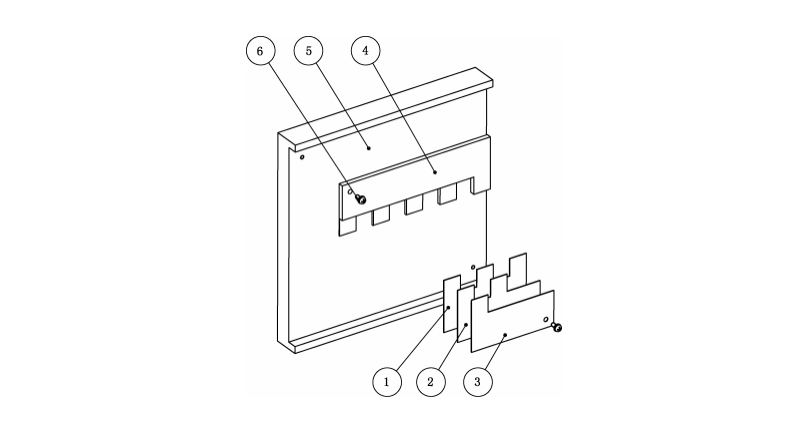

A.2  空氣背景材料探測力測試卡

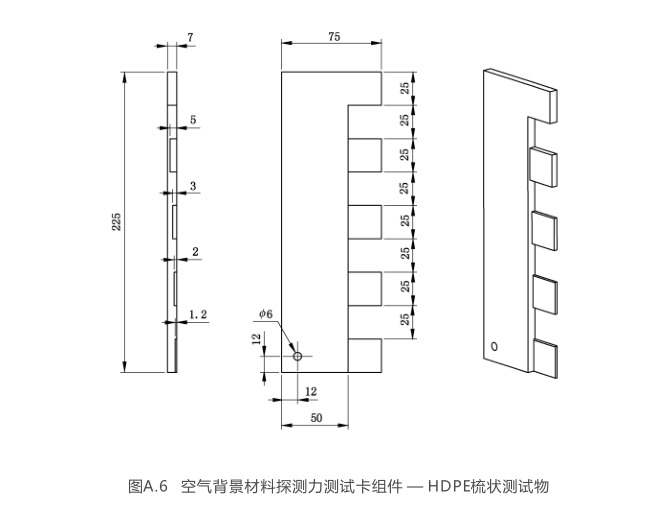

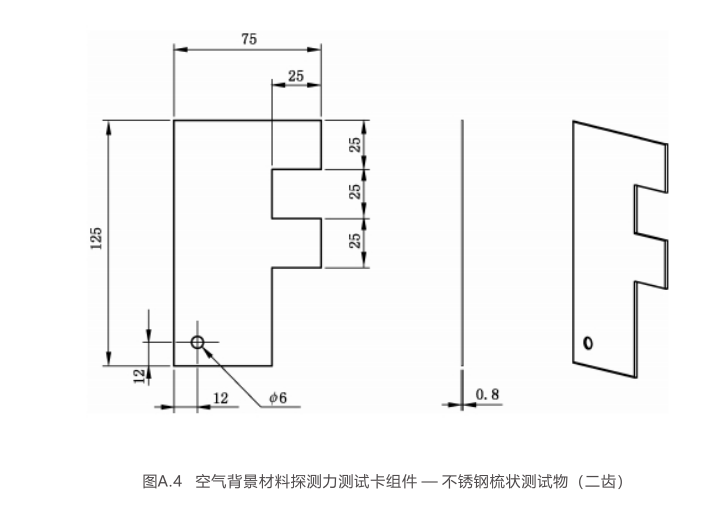

本測試卡由背板和兩種材料、厚度不同的梳狀測試物組成，見圖A.2~圖A.7，梳狀

測試物齒長 25mm，齒寬 25mm，齒間隔 25mm，HDPE梳狀測試物的齒厚度分別為

1.2mm、2.0mm、3.0mm、5.0mm 和 7.0mm，不銹鋼（SST-304）梳狀測試物的齒

厚度分別為 0.8mm、1.6mm 和 3.2mm。梳狀測試物固定在 300mm×300mm×25mm

（寬 ×高 ×厚）的 HDPE 背板表面。

說明：

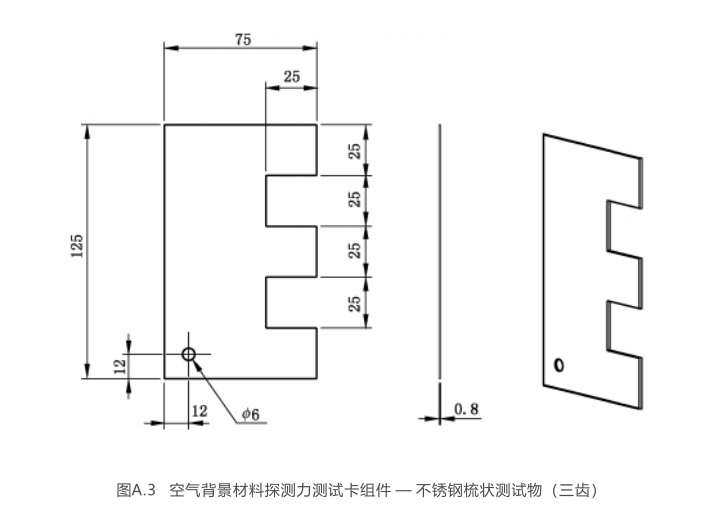

① — 不銹鋼梳狀測試物，三齒，數量為 1；

② — 不銹鋼梳狀測試物，兩齒，數量為 1；

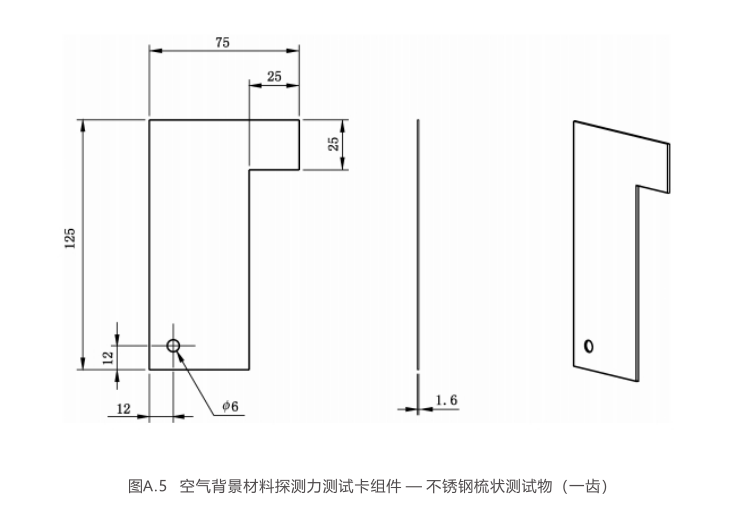

③ — 不銹鋼梳狀測試物，一齒，數量為 1；

④ — HDPE梳狀測試物，五齒，數量為 1；

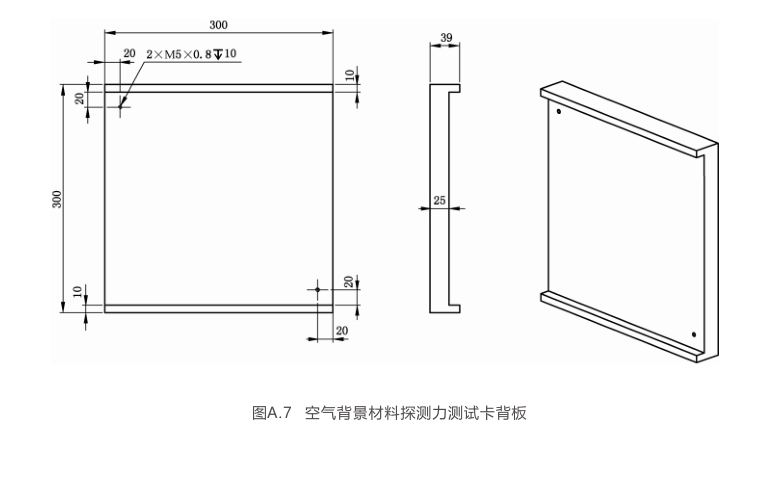

⑤ — 空氣背景材料探測力測試卡背板，數量為 1；

⑥ — 十字槽盤頭螺釘，規格為 M5×12，不銹鋼（18-8），數量為 2。

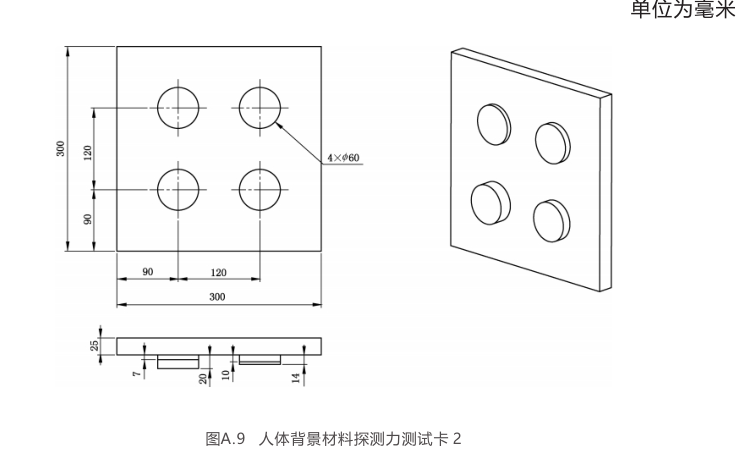

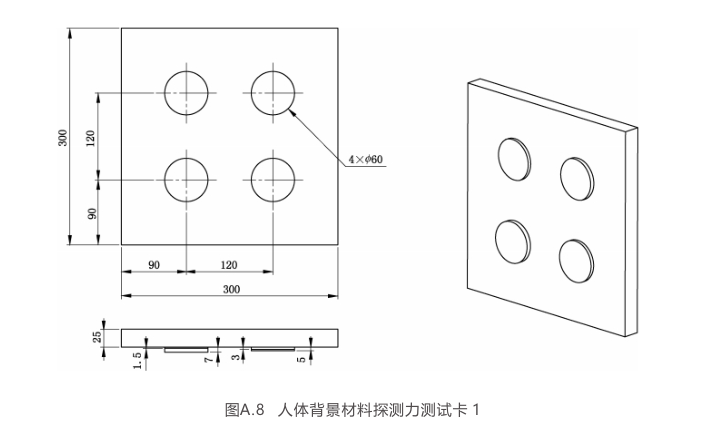

人體背景材料探測力測試卡

本測試卡共有兩塊，測試卡 1 見圖A.8，測試卡 2 見圖A.9。每塊測試卡均由背板和

四個厚度不同的HDPE圓片測試物組成，圓片測試物直徑為60mm，圓片中心距為120mm。

測試卡 1 上圓片測試物厚度分別為 1.5mm、3mm、5mm 和 7mm；測試卡 2 上圓片

測試物厚度分別為 7mm、10mm、14mm 和 20mm。

圓片測試物固定在 300mm×300mm×25mm（寬 ×高 ×厚）的HDPE背板表面上。

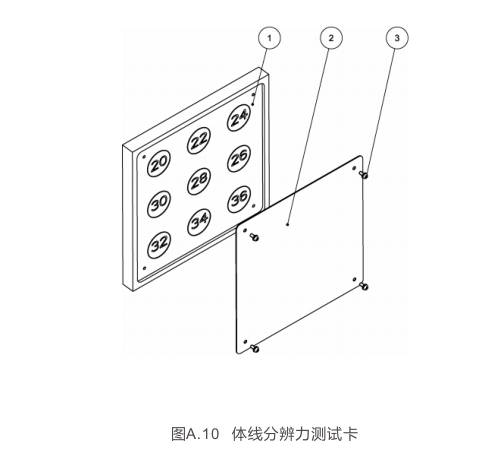

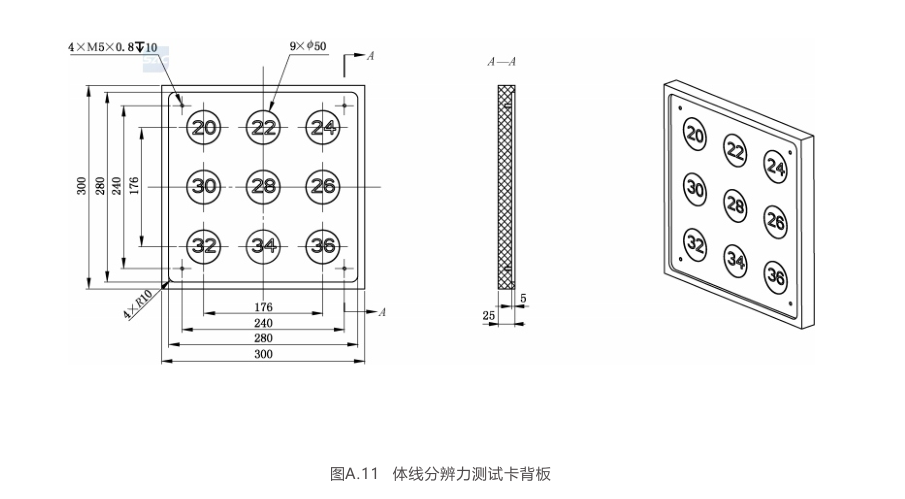

體線分辨力測試卡

本測試卡由背板、九個直徑不同的銅線圈測試物和蓋板組成，見圖 A. 10~圖 A. 12 。

銅線圈測試物直徑為 50 mm, 銅線線徑分別為 0.812  mm、0. 644  mm、0. 511  mm、

0.405  mm、0. 321 mm、0. 255 mm、 0.202 mm、0.160 mm、0.127 mm。銅線

圈測試物固定在 300 mm×300 mm×25 mm（寬×高×厚）的 HDPE背板表面，銅線圈

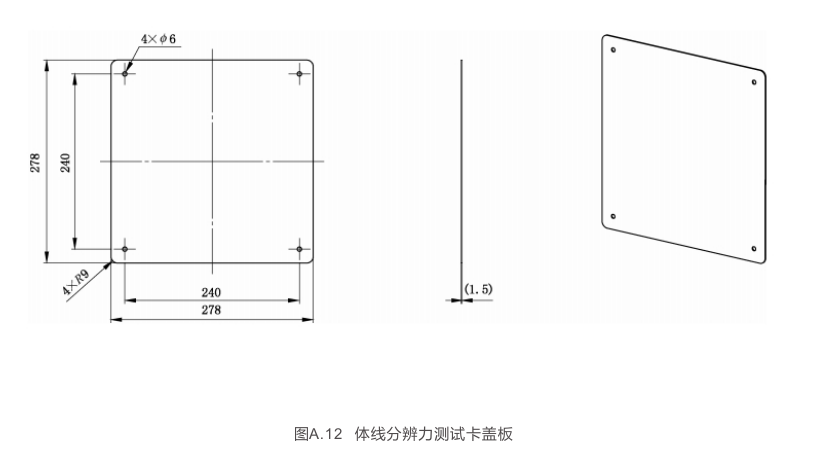

測試物表面放置一個厚度為 1 . 5 mm 的透明 HDPE蓋板，并用螺栓固定在背板上。

體空間分辨力測試卡

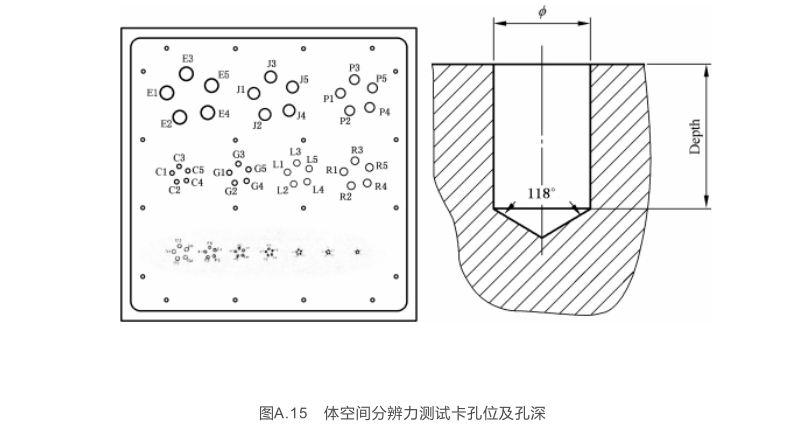

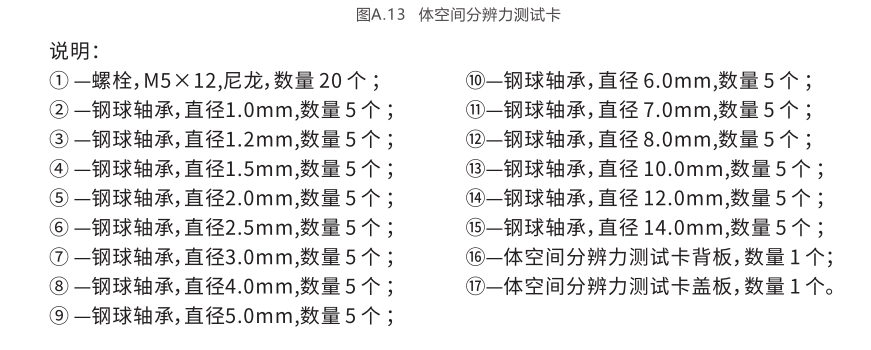

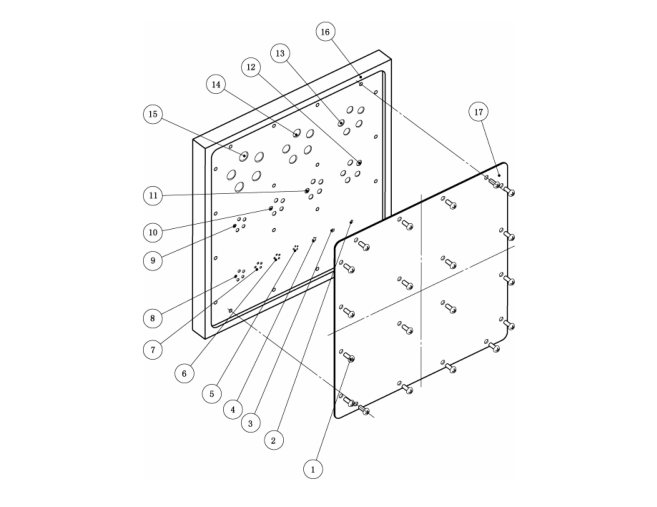

本測試卡由背板、十四組直徑不同的鋼球測試物和蓋板組成，見圖 B. 13~圖 B. 15 。

每組鋼球測試 物的五個鋼球呈正五邊形分布且置于五邊形每個角的頂端，相鄰鋼球球心

距與球體直徑相同。 十四組鋼球測試物的直徑分別為 1mm、1.2mm、1.5mm、2mm、

2 . 5 m m、3 m m、4 m m、5 m m、6 m m、7 m m、8 m m、1 0 m m、1 2 m m 和 1 4 m m 。

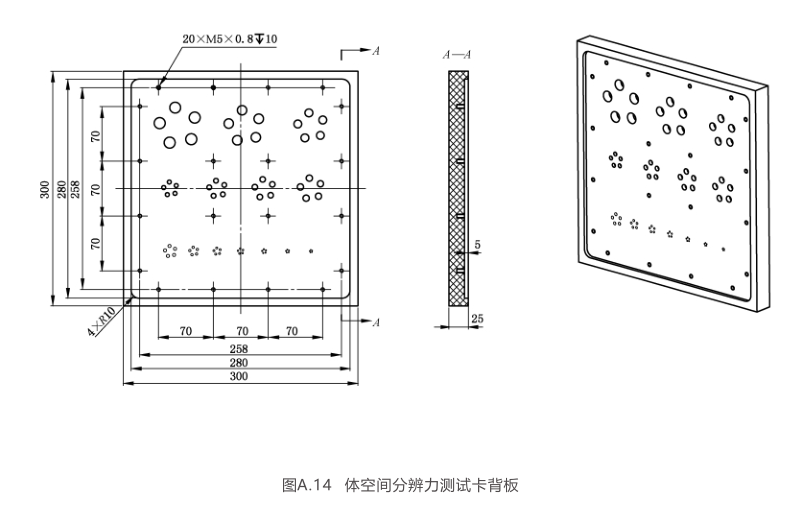

鋼球測試物嵌在 300 mm×300 mm×25 mm（寬 ×高 ×厚）的 HDPE背板中，球體上

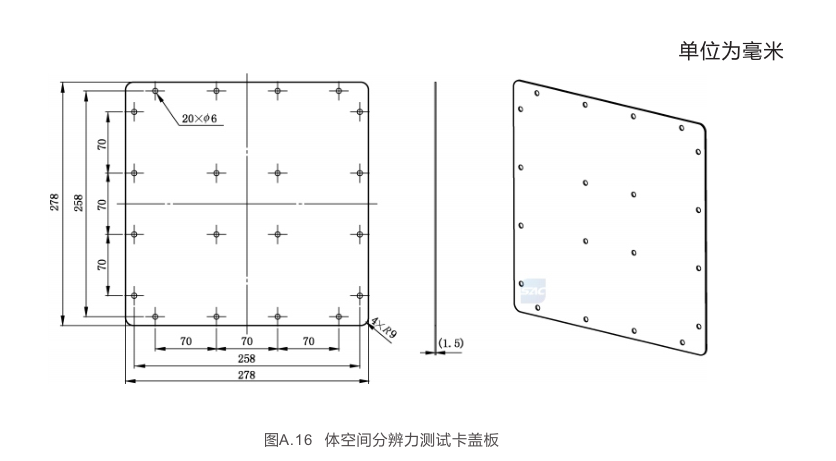

表面與 HDPE背板表面齊平，鋼球測試物表面放置一個厚度為 1.5mm的透明 HDPE 蓋

板 ， 并 用 螺 栓 固 定 在 背 板 上。 鋼球應符合 GB/T 308.1-2013 的要求，其材料宜采用

碳鋼 Q235，鋼球測試物和球洞尺寸公差小于或等于 ±0.1mm。
